Nylonová sklopná hmoždinka fischer DuoTec 10×50 mm

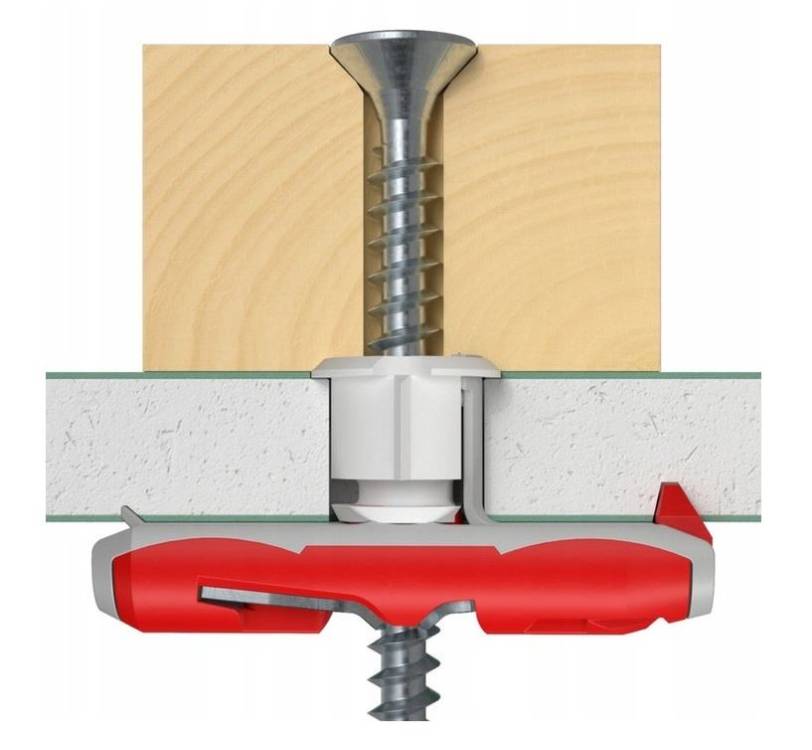

Nylonová sklopná hmoždinka fischer DuoTec 10×50 mm je špičkové kotevní řešení pro deskové a duté stavební materiály. Dvoukomponentní konstrukce a univerzální závitová vložka umožňují použití s běžnými vruty do dřeva i se šrouby a háky se závitem. Díky malému průměru vrtaného otvoru Ø 10 mm a krátkému sklopnému rameni ji bezpečně osadíš i do úzkých dutin za sádrokartonem, včetně konstrukcí s izolací.

Využití

• závěsné kuchyňské skříňky a horní skříňkové sestavy,
• police, regály, skříně v obytných i komerčních prostorech,
• montáž TV držáků, zrcadel, obrazů a svítidel,
• držáky, madla, háky a těžší závěsné květináče,
• další kotvení do sádrokartonových a deskových konstrukcí s vyšším zatížením.

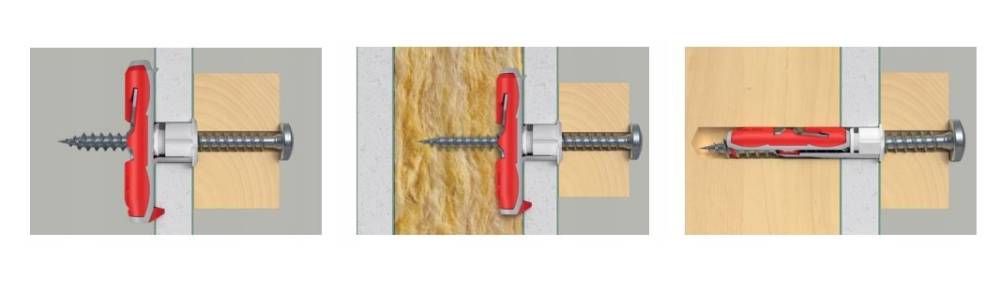

Stavební materiály

Vhodné pro:

• sádrokartonové desky,
• sádrovláknité desky,
• dřevité desky (OSB, MDF, dřevotříska apod.),
• ocelové a plastové desky, dutinové panely.

Funguje také v:

• plných materiálech (např. beton, plné zdivo, masivní dřevo) – jako rozpěrná hmoždinka s vruty do dřeva.

Klíčové výhody

• Dvoukomponentní tělo hmoždinky – kombinace tvrdšího a měkčího nylonu zajišťuje vysokou únosnost a šetrné rozložení sil do desky.
• Univerzální závitová vložka – umožňuje použití vrutů do dřeva, šroubů, skob a háků s odpovídajícím závitem.

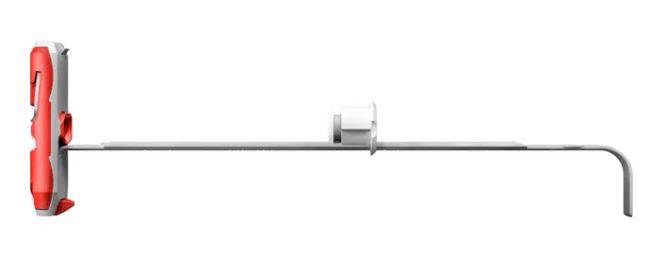

• Vyztužené rameno a posuvný krček – stabilizují hmoždinku v otvoru a zvyšují smykovou únosnost, zejména u horizontálně zatížených prvků (např. konzoly, poličky).
• Měkká opěrná plocha rovnoměrně roznáší zatížení a snižuje riziko vytržení nebo poškození křehkého povrchu sádrokartonu.
• Malý průměr vrtáku Ø 10 mm a krátké sklopné rameno – vhodné i do úzkých dutin a konstrukcí s izolací.
• Možnost použití i v plných materiálech – v nouzi lze DuoTec 10 použít jako klasickou rozpěrnou hmoždinku (s vruty do dřeva).

Technické parametry (DuoTec 10×50 mm)

• Jmenovitý průměr vrtáku (d₀): 10 mm
• Min. tloušťka desky (d_p): 9,5 mm
• Max. tloušťka desky (d_p): 55 mm
• Min. hloubka dutiny (a): 40 mm
• Průměr šroubu (d_s): 4,5–5,0 mm
• Min. hloubka vrtaného otvoru (h₁): 65 mm
• Délka hmoždinky (l): 50 mm
• Max. tloušťka upevňovaného předmětu (t_fix): až cca 55 mm (dle délky šroubu)

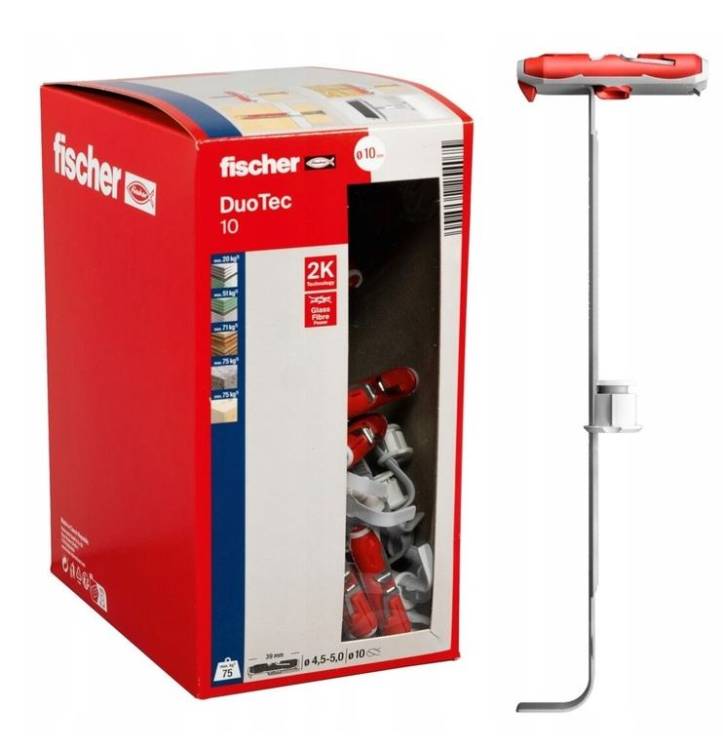

• Balení: 50 ks (originální krabička výrobce)
• Výrobce / Obj. č.: fischer / 537258
• EAN: 4048962254075

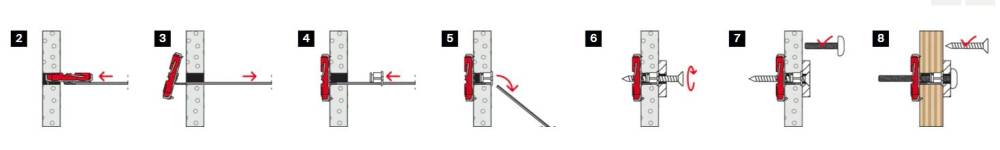

Montáž

1. Vyvrtej otvor Ø 10 mm na minimální hloubku cca 65 mm (podle délky šroubu a tloušťky desky).
2. Vsuň hmoždinku DuoTec 10 do otvoru, sklopné rameno se samo přetočí za deskou.
3. Dotlač posuvný krček k povrchu desky tak, aby hmoždinka pevně seděla.
4. Osad upevňovaný prvek a zašroubuj vhodný vrut či šroub (Ø 4,5–5 mm) až na pevné dotažení.
5. U plných materiálů použij DuoTec 10 jako rozpěrnou hmoždinku s vruty do dřeva.

Pozor: Skutečná únosnost závisí na druhu podkladu, tloušťce desky, typu a délce šroubu, vzdálenostech od kraje a počtu kotevních bodů. Pro přesné hodnoty doporučujeme vycházet z aktuálního technického listu výrobce fischer.
