Popis výrobku

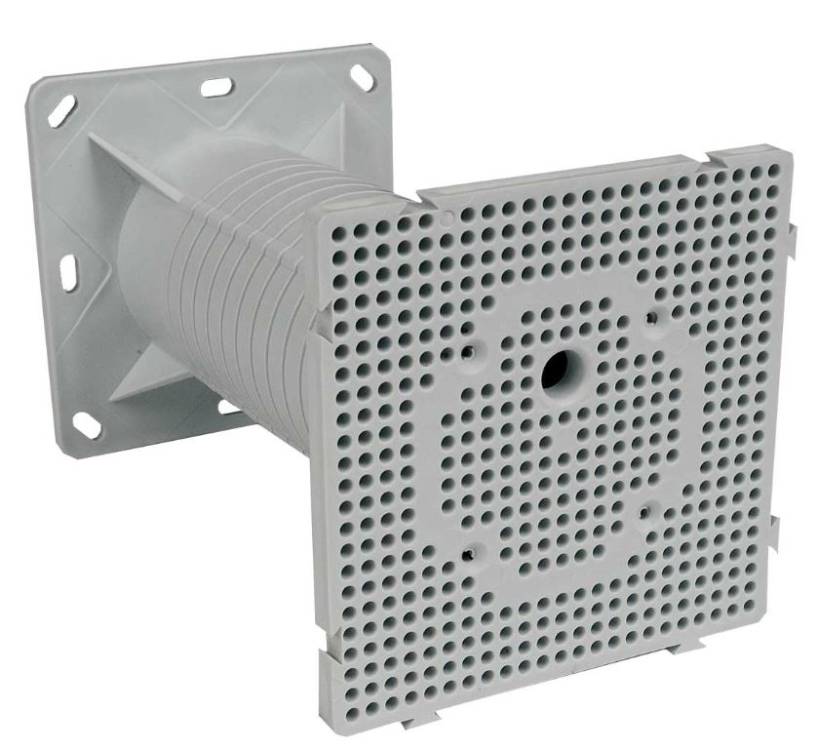

Montážní deska MDZ je navržena pro bezpečnou a tepelně šetrnou instalaci elektrických zařízení do fasády s kontaktním zateplením (ETICS). Umožňuje pevné uchycení přístrojů v izolační vrstvě bez narušení její kontinuity.
Materiál
Vyrobena z samozhášivého bezhalogenového polypropylenu (PP) s požární odolností – zkouška žhavou smyčkou až do 850 °C; jmenovité napětí do 400 V, proud do 16 A.
Technické údaje

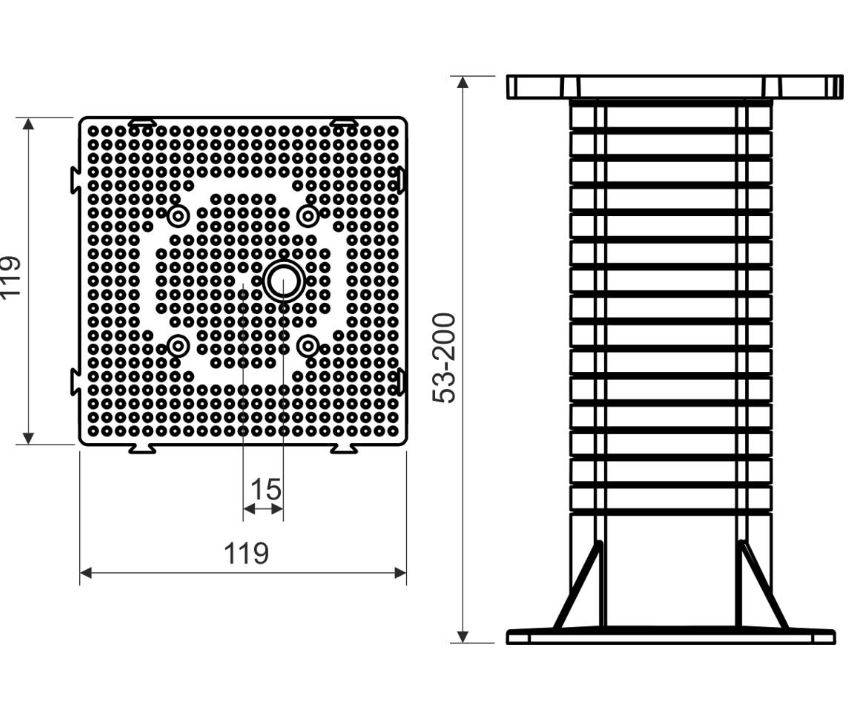

Rozměry: 120 × 120 × 200 mm (šířka × výška × hloubka)
Tloušťka zateplovací vrstvy: 50–200 mm

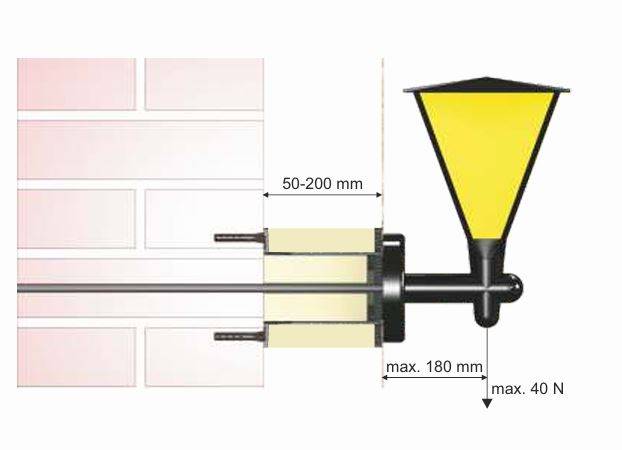

Max. zatížení: 40 N při výložníku 180 mm
Teplotní rozsah: –25 °C až +60 °C
Hmotnost: cca 0,44 kg
Součást balení: nosný tubus z EPS, vnější a vnitřní izolace, hmoždinky, vruty a šrouby ‒ vše potřebné pro montáž.
Hlavní výhody
Eliminace tepelných mostů díky izolujícímu tubusu a plastové konstrukci.
Staticky předepsaná únosnost vhodná pro běžná svítidla a čidla.

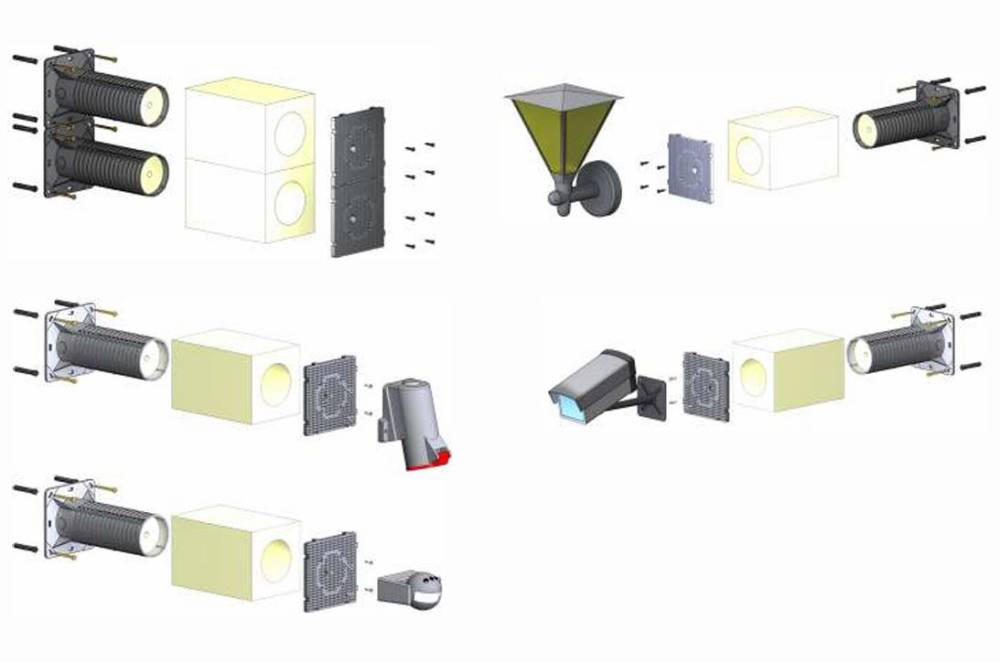

Modulární možnost vytvořit větší instalační plochy spojením více desek.
Komplexní instalační sada šetří čas a zajišťuje standardní montáž dle ETICS.
Doporučené použití
určená pro venkovní svítidla, pohybová čidla, kamery, zásuvky do 400 V apod.
norma pro fasády s izolační vrstvou 50–200 mm

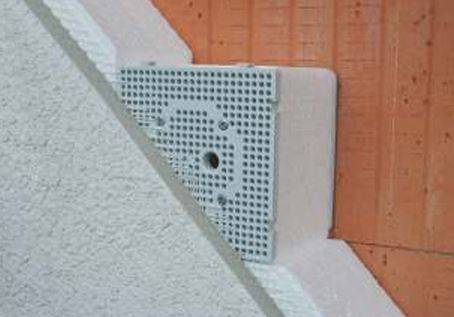

instalace do kontaktního zateplovacího systému při zachování tepelné integrity konstrukce.
Montážní postup (technické listy)
Seříznout tubus s izolací podle skutečné tloušťky zateplovací vrstvy.
Připevnit nosič ke zdivu pomocí hmoždinek a vrutů (u zásuvek 400 V doporučeno chemické kotvení).
Protáhnout kabel, vložit izolaci a upevnit montážní desku čtyřmi šrouby.
Přístroje osadit na desku a případně utěsnit silikonem v případě hrubé omítky.
| Parametr | Hodnota |
|---|
| Rozměry (mm) | 120 × 120 × 200 |
| Tloušťka zateplení | 50–200 mm |
| Max. zatížení | 40 N při výložníku 180 mm |
| Materiál | Samozhášivý bezhalogenový PP |
| Napětí / proud | < 400 V / < 16 A |
| Teplotní odolnost | –25 °C až +60 °C |
| Součást balení | EPS tubus, izolace, hmoždinky, vruty, šrouby |
