Popis produktu

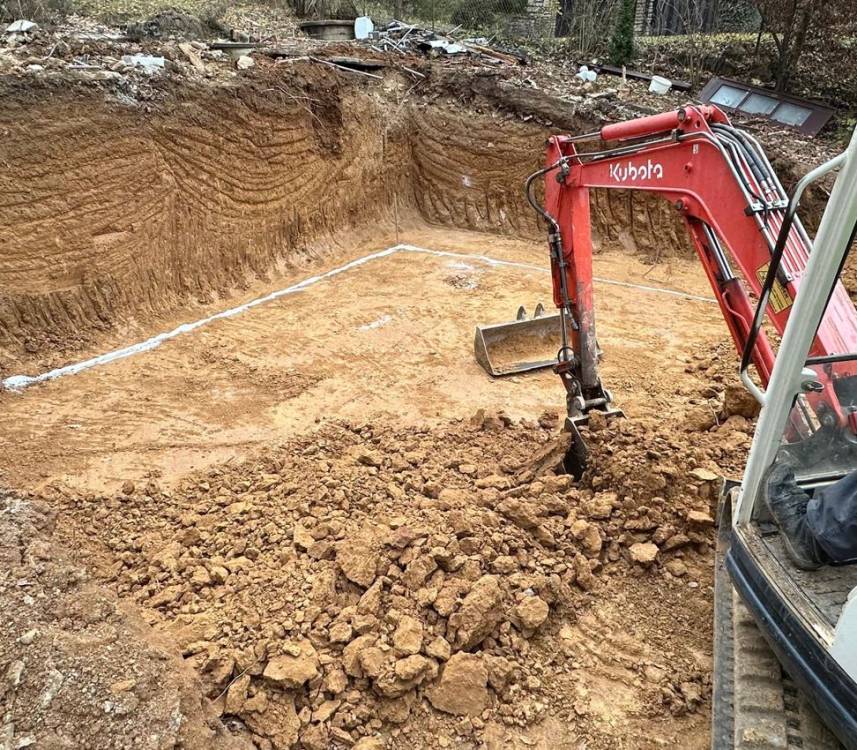

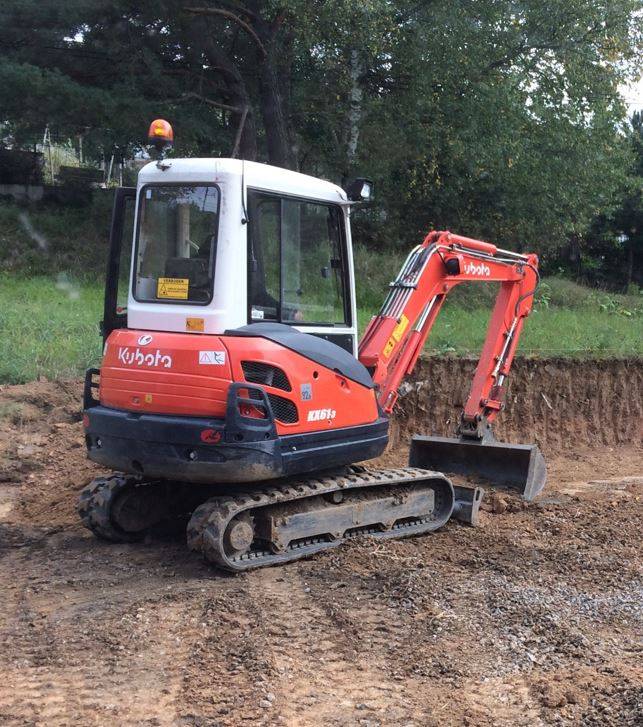

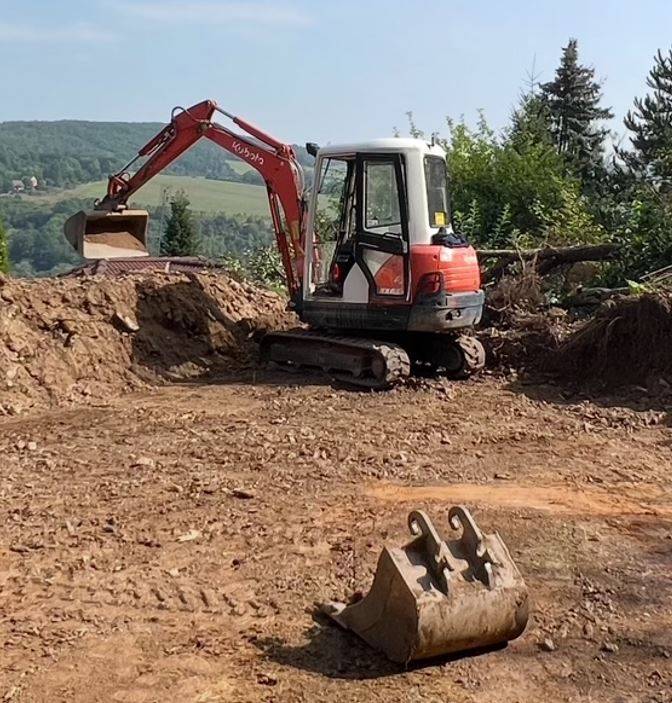

Minibagr Kubota KX61-3 je kompaktní a výkonný pásový bagr vhodný pro zemní práce, výkopové práce, úpravy terénu a manipulaci s materiálem. Díky své malé velikosti je ideální pro práci v omezených prostorech, například na stavbách nebo v zahradních úpravách.

Férové účtování podle GPS

• Minimální sazba: půl den – 1 000 Kč bez DPH

• Stroj je vybaven GPS – účtuje se pouze reálná pracovní doba

• Příklad z praxe:

  • Pátek odpoledne: stroj pracuje → účtujeme půl den

  • Sobota: stroj stojí → neúčtujeme nic

  • Neděle dopoledne: stroj pracuje → účtujeme opět půl den

  • Pondělí celý den (8 hod max čisté práce stroje) - účtujeme celý den

Proč si pronajmout stroj právě u nás?

• Přátelský a odborný servis – vždy vám rádi poradíme

• Cenově výhodné podmínky – individuální nabídky pro dlouhodobé zápůjčky

• Možnost dovozu a odvozu strojů na místo realizace

• Možnost objednání kontejnerového vozu na odvoz zeminy a suti

• Možnost dovozu písků, štěrku a dalšího stavebního materiálu

• Možnost zapůjčení další hutnící techniky

• Online i telefonická rezervace

Technické parametry

• Hmotnost: 3 500 kg
• Maximální hloubka výkopu: 2 740 mm
• Výkon motoru: 26 HP
• Typ pohonu: Pásový
• Palivo: Nafta
• Maximální výška zdvihu: 4 400 mm

Instrukce k použití

Před použitím

• Zkontrolujte stav paliva, hydraulického systému a pásů.
• Ověřte funkčnost ovládacích prvků a bezpečnostních prvků.
• Přesvědčte se, že v pracovním prostoru nejsou překážky nebo osoby.
• Ujistěte se, že obsluha má potřebné oprávnění k řízení minibagru.
• Řízení minibagru na vlastním pozemku nevyžaduje řidičský průkaz, je-li pozemek soukromý a uzavřený.
• Při používání pracovních strojů platí obecné bezpečnostní předpisy a doporučení BOZP

Postup práce

• Nastartujte motor a nechte jej zahřát na provozní teplotu.
• Zapněte hydraulický systém a nastavte požadovanou polohu ramene.
• Při manipulaci s lopatou udržujte plynulý pohyb a přizpůsobte rychlost terénu.
• Při přesunu minibagru zvedněte radlici a udržujte stabilní rychlost.
• Dodržujte doporučené nosnosti a bezpečnostní limity při práci.
• Nikdy nepoužívejte režim „zajíc“ v plné pracovní zátěži (např. kopání, zdvihání materiálu). Tento režim je určen výhradně pro krátkodobé přesuny

PODROBNÝ NÁVOD - půjčením stroje respektujete tyto podmínky :

1. Příprava: Zajištění levé konzoly (bezpečnostní páky) před startem

Popis: Po levé straně sedadla se nachází bezpečnostní páka (součást levé ovládací konzoly/opěrky). Tato páka blokuje hydraulické funkce stroje a funguje jako pojistka proti nechtěnému pohybu. Před nastartováním motoru musí být páka ve správné poloze (zajištěná). Pokud není správně nastavena, minibagr nelze nastartovat z důvodu bezpečnostní blokace

Kroky:

1. Usaďte se na sedadlo a připoutejte se. Vždy usedejte čelem ke stroji, použijte stupátko a madla pro bezpečný výstup/nástup a zapněte si bezpečnostní pás. Nikdy nestartujte stroj, aniž byste byli usazeni – ovládání bagru provádějte výhradně ze sedadla obsluhy

2. Zkontrolujte polohu červené bezpečnostní páky. Ujistěte se, že levá konzola (opěrka) s červenou bezpečnostní pákou je ZVEDNUTÁ nahoru do zamčené polohy (“LOCK”). V zamčené poloze jsou hydraulické funkce odpojené a start motoru je povolen. (Pozn.: U minibagrů Kubota je start motoru zablokován, pokud je tato páka dole v odemčené poloze. Na palubní desce se v takovém případě může rozsvítit upozornění „Up Lever Lock“.)

3. V případě potřeby páku správně nastavte: Pokud je páka spuštěná dolů (odemčená), uchopte červenou páku levou rukou a tahem ji zvedněte nahoru, až zapadne do horní zajištěné polohy. Některé modely mohou mít na opěrce pojistku – stiskněte ji palcem a současně opěrku zvedněte. Ujistěte se, že páka drží nahoře a je plně zajištěná.

4. Zkontrolujte okolí a ovládací prvky: Před startem se rozhlédněte, zda kolem bagru nejsou lidé či překážky. Zkontrolujte, že všechny ovládací páky a pedály jsou v neutrální poloze (joysticky nejsou vychýlené, pojezdové pedály neušlápnuté). Také se přesvědčte, že na nich neleží žádné předměty, které by mohly způsobit pohyb stroje po nastartování.

Bezpečnostní poznámka: Nikdy se nepokoušejte nastartovat minibagr, pokud není červená bezpečnostní páka ve správné (horní) poloze. Motor buď vůbec nenastartuje, nebo by se mohly okamžitě aktivovat hydraulické funkce a způsobit nečekaný pohyb. Vždy po vypnutí motoru páku opět zvedněte do zamčené polohy a teprve poté stroj opusťte. Chráníte tím sebe i okolí před náhodným pohybem bagru.

2. Správné nastartování stroje

Popis: Startování minibagru Kubota je podobné jako u auta, ale s několika specifiky dieselového motoru (žhavení) a bezpečnostních prvků. Zde je postup pro bezpečné nastartování:

Kroky:

1. Připravte stroj ke startu: Po usazení a zajištění bezpečnostní páky (viz předchozí část) zkontrolujte stav stroje – zejména, že podvozek je zabrzděný (u minibagru se po zastavení automaticky sepne parkovací brzda pojezdu) a že radlice (dozerová čelist) případně spočívá na zemi pro lepší stabilitu stroje.

2. Vložte klíček a zapněte zapalování: Otočte klíček do první polohy (např. označené “ON”). Rozsvítí se kontrolky na palubní desce. Pokud je stroj vybaven žhavicími svíčkami (žhavením), před startováním motoru předžhavte – otočte klíček do polohy žhavení (obvykle o krok dál, někdy proti směru hodinových ručiček) nebo vyčkejte, až zhasne kontrolka žhavení. To trvá několik sekund u studeného motoru. (Pozn.: U moderních Kubot se kontrolka žhavení sama rozsvítí a zhasne – motor vyžaduje žhavení, dokud kontrolka svítí. Jakmile zhasne, můžete startovat.)

3. Nastartujte motor: Přesvědčte se ještě jednou, že sedíte pevně v sedadle, máte zapnutý pás a bezpečnostní červená páka je nahoře (LOCK). Poté otočte klíč do polohy start (startér) a držte, dokud motor nechytne (obvykle pár vteřin). Jakmile motor naskočí, klíček pusťte – vrátí se zpět do polohy ON. Motor nechte běžet na volnoběh.

4. Kontrola přístrojů po startu: Zkontrolujte, že na palubní desce neblikají varovné kontrolky (olej, teplota, nabíjení apod.). Naslouchejte zvuku motoru – měl by běžet klidně. Nechte motor pár minut zahřát na volnoběh, zejména v chladném počasí, aby se prohřál motor i hydraulický olej (doporučuje se cca 2–5 minut klidného chodu).

5. Odemkněte hydrauliku pro práci: Pokud je vše v pořádku, pomalu sklopte dolů levou bezpečnostní páku (levou konzolu opěrky) do dolní polohy. Tím se odemknou hydraulické okruhy a joystickové páky i pedály již budou ovládat rameno, radlici a pohyb pásů. Nyní je minibagr připraven k práci – veškeré ovládání reaguje na pohyb pák.

Bezpečnostní poznámky:

• Při startování držte nohy pevně na podlaze nebo na stupačkách, nemějte je na pedálech. Ruce nemějte na joysticích, dokud nejste připraveni pracovat. Tím předejdete neúmyslnému pohybu stroje hned po odjištění hydrauliky.

• Nikdy nestartujte motor mimo sedadlo obsluhy a nevysedávejte z kabiny se spuštěným motorem bez zajištění páky – kdyby někdo nechtěně pohnul pákou, stroj se pohne. Vždy nejprve zajistěte páku (zvedněte ji nahoru do LOCK) a až poté motor vypněte a vystupte.

• Pozor na citlivost ovládání: Jakmile odjistíte hydrauliku (páku sklopíte dolů) a motor běží, i malý pohyb joysticku nebo pedálu způsobí reakci bagru. Pracujte s ovladači plynule a pomalu, dokud nezískáte cit. Před jakoukoliv manipulací se ujistěte, že v dosahu ramene ani kolem stroje nikdo není.

1. Režimy pojezdu: „Želva“ a „Zajíc“

Minibagr má dva režimy rychlosti jízdy, které přepínáte tlačítkem se symbolem želvy (pomalý režim) a zajíce (rychlý režim):

• Želva = pomalý pojezd:
  Používejte vždy při kopání, manipulaci, přesném najíždění a všech pracích s ramenem nebo lžící. Tento režim chrání hydrauliku před přehřátím.

• Zajíc = rychlý pojezd:
  Používejte pouze pro přejezd stroje na větší vzdálenost po rovině.
  Nikdy v tomto režimu nebagrujte, neotáčejte se na místě a nemanipulujte s ramenem!
  Jinak riskujete přehřátí hydraulického oleje, únik kapaliny a poškození stroje.

Varování:
Před začátkem kopání se vždy ujistěte, že je zapnutý režim „želva“. Pokud není, přepněte zpět tlačítkem.

2. Ovládací prvky – co dělá která páka, joystick a pedál

A. Joysticky (páky na ovládacím panelu):

• Levý joystick:

  • DOPŘEDU = rameno (násada) od stroje, DOZADU = rameno k sobě

  • DOLEVA = otoč kabiny doleva (celá vrchní část stroje se otáčí)

  • DOPRAVA = otoč kabiny doprava

• Pravý joystick:

  • DOPŘEDU = výložník (hlavní rameno) dolů

  • DOZADU = výložník nahoru

  • DOLEVA = zavírání lžíce (přitahujete obsah)

  • DOPRAVA = otevírání lžíce (vysypání)

B. Pojezdové páky (uprostřed u nohou):

• Ovládají pohyb pásů.

• OBOU PÁKY DOPŘEDU = jízda vpřed, OBOU PÁKY DOZADU = couvání

• Levá vpřed/pravá dozadu = otáčení na místě.

C. Pedály:

• Pravý pedál: boční výkyv výložníku (vychýlení ramene do strany, aniž by se otáčela celá kabina)

• Levý pedál: spojeno s černým tlačítkem pod levou ruční opěrkou, slouží k zajištění a odjištění lžíce a jejich následnou výměnu přídavná hydraulika (např. naklápěcí lžíce, kladivo – pokud je připojeno)

• Odjištění : stisk levého pedálu doprava + současně zmáčknutí černého tlačítka pod levou opěrkou

• Zajištění : stisk levého pedálu doleva + současně zmáčknutí černého tlačítka pod levou opěrkou

D. Ovládání otoče:

• Ovládá se pohybem levého joysticku doleva/doprava.

• Celá horní část bagru (kabina, rameno) se otáčí požadovaným směrem.

• Před otáčením vždy zkontrolujte, že v okolí NIC a NIKDO není!

3. Nastartování a základní bezpečnost

1. Usedněte na sedadlo a připoutejte se pásem.

2. Zvedněte levou opěrku s červenou bezpečnostní pákou (musí být nahoře pro možnost nastartovat).

3. Zkontrolujte, že jsou všechny páky v neutrálu.

4. Klíč do zapalování – otočte do první polohy (ON), nechte případně doběhnout žhavení (kontrolka zhasne).

5. Nastartujte (otočte klíč do polohy start).

6. Nechte motor chvilku zahřát na volnoběh (ideálně 2–5 minut).

Před prací sklopte levou opěrku dolů – tím aktivujete hydrauliku a můžete pracovat s rameny.

Bezpečnost:
Při opuštění stroje VŽDY zvedněte levou opěrku nahoru a vypněte motor.

4. Otevření a zavření předního okna

• Odemkněte zajišťovací páčky po stranách okna.

• Opatrně zvedněte okno nahoru nad hlavu do vodicích lišt, až zacvakne v otevřené poloze.

• Při zavírání opět uchopte madla, odjistěte pojistku a stáhněte okno dolů do rámu.

• Dbejte na to, abyste neskřípli ruce a okno pevně uzamkli v dolní poloze.

5. Výměna lžíce s hydraulickým rychloupínačem

Postup:

1. Stroj zaparkujte na rovině, lžíci opřete o zem.

2. Odjistěte rychloupínák (tlačítko + levý nožní pedál doprava).

3. Pomocí joysticku naklopte lžíci – ta zůstane na zemi, rameno povytáhněte.

4. Novou lžíci si srovnejte před bagr, natáhněte rameno tak, aby háky rychloupínače zapadly za čepy lžíce.

5. Zapněte rychloupínač (tlačítko + levý nožní pedál doleva), vizuálně zkontrolujte, že čepy jsou řádně zajištěné!

6. Opatrně otestujte pohyb lžicí – pokud je vše pevné, můžete pokračovat v práci.

Důležité bezpečnostní upozornění:

• Nikdy nesahejte mezi lžíci, rameno a rychloupínák!

• Lžíce vždy musí ležet na zemi, nikdy nesmí viset ve vzduchu při odjišťování.

• Vždy používejte pracovní rukavice a chraňte si oči.

• Pokud něco nejde nasadit/odjistit, neřešte to silou – přivolejte zkušenou osobu.

6. Shrnutí hlavních varování

• Nikdy NEBAGRUJTE ani neotáčejte stroj na místě v režimu „zajíc“ (rychlý pojezd)!

• Při jakékoliv nejistotě zastavte, vypněte motor, zeptejte se odborníka.

• Držte se ZÁSAD bezpečné práce a používejte zdravý rozum.

Dodržováním tohoto návodu ochráníte stroj i sebe před zbytečnými problémy a riziky. V případě jakýchkoli nejasností vždy kontaktujte půjčovnu.

Po dokončení práce

• Spusťte lopatu a radlici na zem, aby nedošlo k nechtěnému pohybu stroje.
• Vypněte motor a zajistěte stroj proti nechtěnému spuštění.
• Vyčistěte lopatu a hydraulické součásti od nečistot.
• Uskladněte minibagr na bezpečném a suchém místě.

Povinnost vracet stroje čisté

V zájmu zachování technického stavu strojů a minimalizace jejich opotřebení je povinností zákazníka vrátit pronajatý stroj v přiměřeně čistém stavu.

• Před vrácením stroje jej prosím očistěte od větších nánosů zeminy, bláta a dalších nečistot.

• Čištění lze provést například pomocí vody nebo kartáče – dle dostupných možností zákazníka.

• V případě vrácení silně znečištěného stroje může být účtován poplatek za dodatečné čištění.

Bezpečnostní pokyny

• Při práci vždy používejte ochrannou helmu, rukavice a reflexní vestu.
• Pracujte pouze na stabilním a bezpečném povrchu.
• Nepřekračujte maximální hloubku výkopu ani nosnost minibagru.
• Nepoužívejte režime “zajíce” při výkopových pracích např. k trhání pařezů!
• Vyhněte se práci v extrémních povětrnostních podmínkách.
• Při přesunu minibagru dbejte na bezpečnost okolních pracovníků.
