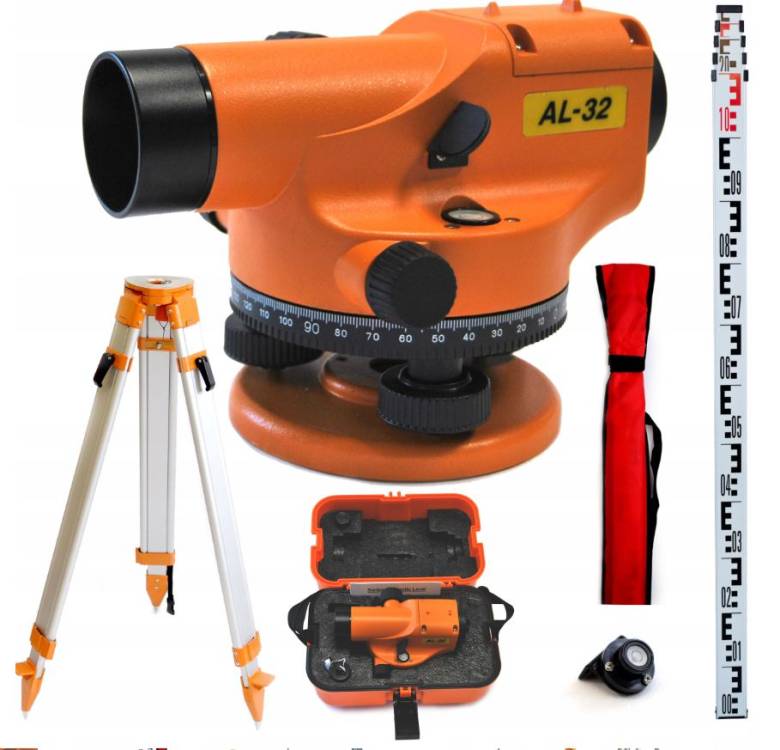

Nivelační přístroj optický +stativ + tyč

Optický nivelátor 32× se stativem a 5m latí k zapůjčení

Optický nivelátor 32× je jednoduchá a přesná měřicí sada pro výškové měření na stavbě. Slouží k přenosu výšek, kontrole rovin, porovnání výškových rozdílů a nastavení správné úrovně terénu, základů, obrubníků, podsypů nebo betonáže.

Sada je vhodná pro zákazníky, kteří potřebují spolehlivě určit výšky bez elektroniky, laserového přijímače nebo bateriového provozu. Přístroj se používá společně se stativem a nivelační latí, ze které se odečítají výškové hodnoty.

Optický nivelátor má zvětšení 32×, přesnost ±1,0 mm / 1 km dvojité nivelace, pracovní dosah cca 120 m a krytí IP54. Součástí sestavy je hliníkový stativ s plochou hlavou, závitem 5/8″ a teleskopická nivelační lať 5 m.

Pro přesné měření je důležité přístroj postavit na stabilní stativ, správně jej urovnat, pečlivě zaostřit a odečítat hodnoty na lati bez naklánění latě.

Hlavní výhody

• Jednoduché výškové měření bez potřeby laserového přijímače nebo složitého nastavování.
• Zvětšení 32× pro pohodlné odečítání nivelační latě i na delší vzdálenost.
• Přesnost ±1,0 mm / 1 km dvojité nivelace pro běžné stavební a terénní práce.
• Sada včetně stativu a 5m latě pro kompletní měření bez nutnosti dokupovat základní příslušenství.
• Krytí IP54 pro práci v běžných venkovních podmínkách na stavbě.
• Závit 5/8″ pro běžné stavební stativy a nivelační přístroje.

Na co se hodí

• přenos výšek na stavbě a zahradě,
• kontrola výšky základových pasů, desek, ztraceného bednění a betonáže,
• nivelace terénu před navážkou, hutněním nebo úpravou pozemku,
• kontrola podsypů, štěrkových vrstev a podkladů pod dlažbu,
• zakládání obrubníků, lemů, odvodňovacích žlabů a venkovních ploch,
• měření výškových rozdílů při výkopech, drenážích a přípojkách,
• orientační kontrola spádů a výšek u menších stavebních prací.

Jak zařízení používat

• Stativ postavte na pevný podklad a nohy zatlačte tak, aby se během měření nepohnul.
• Přístroj upevněte na stativ pomocí závitu 5/8″ a urovnejte podle libely.
• Zaostřete dalekohled na nivelační lať a odečtěte hodnotu na stupnici.
• Lať držte svisle, bez naklánění dopředu, dozadu nebo do stran.
• Při přenosu výšek vždy odečítejte hodnoty stejným způsobem a zapisujte je ihned po měření.
• Při nárazu do stativu, posunutí přístroje nebo změně polohy měření znovu ověřte.
• Po skončení měření přístroj očistěte, zajistěte a uložte zpět do transportního kufru.

Vrácení zařízení

• Přístroj vraťte čistý, suchý a uložený v transportním kufru.
• Po práci v dešti, blátě nebo prachu zařízení před uložením očistěte a osušte.
• Pokud došlo k pádu, nárazu, převržení stativu nebo podezření na nepřesnost měření, je potřeba to při vrácení oznámit.
