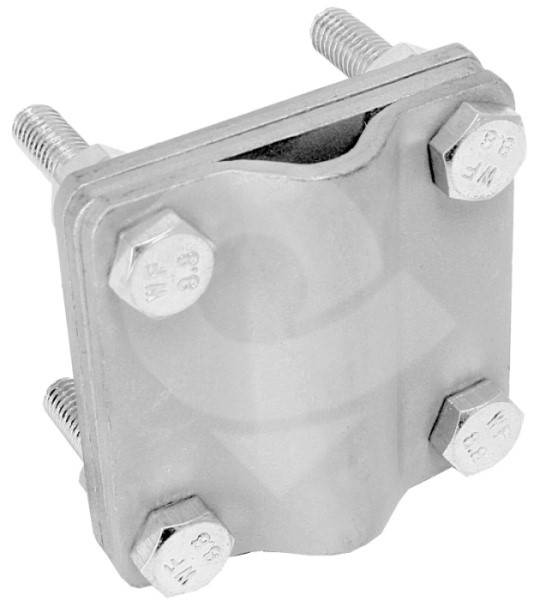

Svorka spojovací páska–drát SR 3b
Hromosvodná spojovací svorka s mezideskou pro křížová i souběžná spojení uzemňovací pásky 30×4 (3,5) mm a kulatého vodiče Ø 7–10 mm. Provedení FeZn (žárově zinkováno) zajišťuje dlouhodobou korozní odolnost v běžném prostředí.
Využití
- spoje soustav LPS (hromosvody), svody a uzemnění
- křížová i souběžná spojení pásky a kruhového vodiče
Klíčové vlastnosti
- 4× šroub M8 – jisté a mechanicky pevné dotažení
- FeZn – osvědčená povrchová ochrana v pozemních instalacích
Technické parametry
| Určení | spoje páska–drát (kříž/souběh) |
|---|
| Vodiče | páska 30×4 (3,5) mm; kruhový vodič Ø 7–10 mm |
|---|
| Rozměr svorky | ≈ 50×50 mm |
|---|
| Upevňovací šrouby | 4× M8 (šestihranná hlava) |
|---|
| Provedení | FeZn – žárově zinkovaná ocel |
|---|
| Výrobce / kód | TREMIS / V121 |
|---|
| EAN | 8595614702355 |
|---|
Montáž
- Očistěte styčné plochy pásky a vodiče (od okují/oxidů).
- Vložte vodiče do svorky
- Dotažením 4× M8 zajistěte rovnoměrný přítlak. Dotahujte postupně křížem.
- Zkontrolujte pevnost spoje a elektrickou kontinuitu (měřením odporu).
Pozn.: Pro agresivní prostředí zvažte variantu SR 3b+1 N (V2A) v nerez oceli.
