Vrtací jednotka Halo DPX 2 - LED k bagru

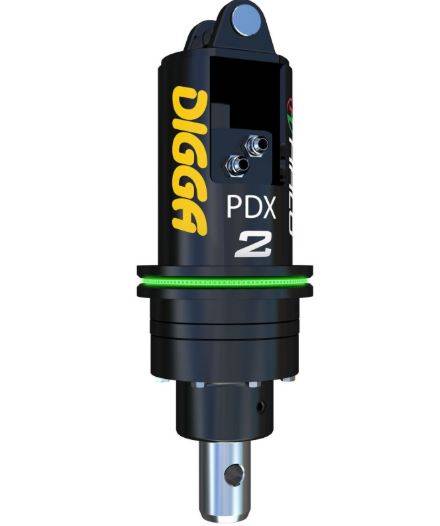

DIGGA PDX2 HALO vrtací jednotka k minirypadlu

DIGGA PDX2 HALO je hydraulická zemní vrtací jednotka pro minirypadla a kompaktní nosiče. Slouží k rychlému vrtání otvorů pro plotové sloupky, pergoly, terasy, menší základové patky, dopravní značení, kotvení a výsadbu stromů.

Jednotka využívá planetovou převodovku DIGGA a hydromotor Digga/Danfoss. Kompaktní tělo o průměru 187 mm umožňuje, aby převodovka zajížděla do vrtu a dosáhla větší pracovní hloubky bez zbytečného prodlužování sestavy.

Integrovaný HALO LED systém v krytu jednotky pomáhá obsluze držet vrt ve svislé poloze. Při správném srovnání svítí prstenec zeleně; při odchylce navádí obsluhu pomocí červených a zelených LED světel zpět do požadované polohy.

Vrtací jednotka je určena pro hydraulický průtok 30–50 l/min, pracovní tlak až 240 bar a výstupní hřídel Ø 65 mm. Pro běžné práce kolem domu a zahrady je k dispozici vrták 200 mm jako samostatné příslušenství.

Hlavní výhody

• Krouticí moment až 2307 Nm pro vrtání otvorů v běžných zeminách podle podmínek stavby.
• HALO LED vedení vrtu pro lepší kontrolu svislosti nebo zvoleného úhlu.
• Kompaktní průměr 187 mm pro větší dosažitelnou hloubku vrtu.
• Planetová převodovka DIGGA s hydromotorem Digga/Danfoss.
• Výstupní hřídel Ø 65 mm pro kompatibilní šneky řady DIGGA 4 Series.
• Vrták 200 mm jako vhodné příslušenství pro sloupky, patky a zahradní práce.

Použití

• vrtání děr pro plotové sloupky,
• příprava otvorů pro pergoly, terasy a menší dřevostavby,
• vrtání menších základových patek,
• kotvení gabionů, oplocení, hrazení a dopravního značení,
• výsadba stromů a keřů,
• zemní práce v kombinaci s minirypadlem.

Doporučení pro použití a montáž

Před použitím je nutné sladit vrtací jednotku s nosičem podle hydraulického průtoku, pracovního tlaku, uchycení a typu šneku. PDX2 HALO pracuje s průtokem 30–50 l/min a výstupní hřídelí Ø 65 mm.

Při vrtání se jednotka vede plynule bez bočního namáhání šneku. HALO LED prstenec pomáhá držet svislost vrtu, omezuje přerovnávání v díře a snižuje riziko kuželovitého nebo zbytečně širokého otvoru.

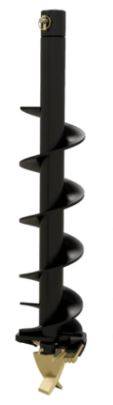

Vrták se volí podle průměru požadovaného otvoru a charakteru zeminy. Pro aktuální sestavu je k dispozici vrták 200 mm vhodný pro běžné otvory na sloupky, menší patky a zahradní práce.

Po práci je vhodné zkontrolovat stav břitů, špičky šneku, hadic, čepů a oleje v převodovce. Při přepravě musí být jednotka i šnek bezpečně zajištěné proti pohybu.

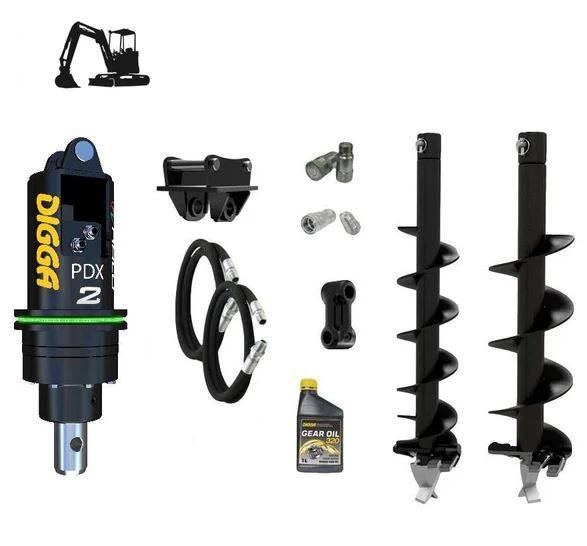

Co se může hodit k vrtací jednotce DIGGA PDX2 HALO

• Vrták 200 mm k vrtací jednotce PDX2 pro vrtání otvorů na sloupky, patky a zahradní práce.
• Minirypadlo Kubota U10-5 k zapůjčení pro výkopy, terénní úpravy a práci s hydraulickým příslušenstvím.
• Minibagr Kubota k zapůjčení pro zemní práce, vrtání, přípravu patek a větší výkopy.
• Betonové směsi pro následné betonování patek, sloupků a drobných základů.
• Sloupky a příslušenství pro navazující montáž oplocení podle typu zakázky.
• Doprava stavebního materiálu pro domluvu logistiky materiálu, techniky a betonových směsí.

Technické údaje
